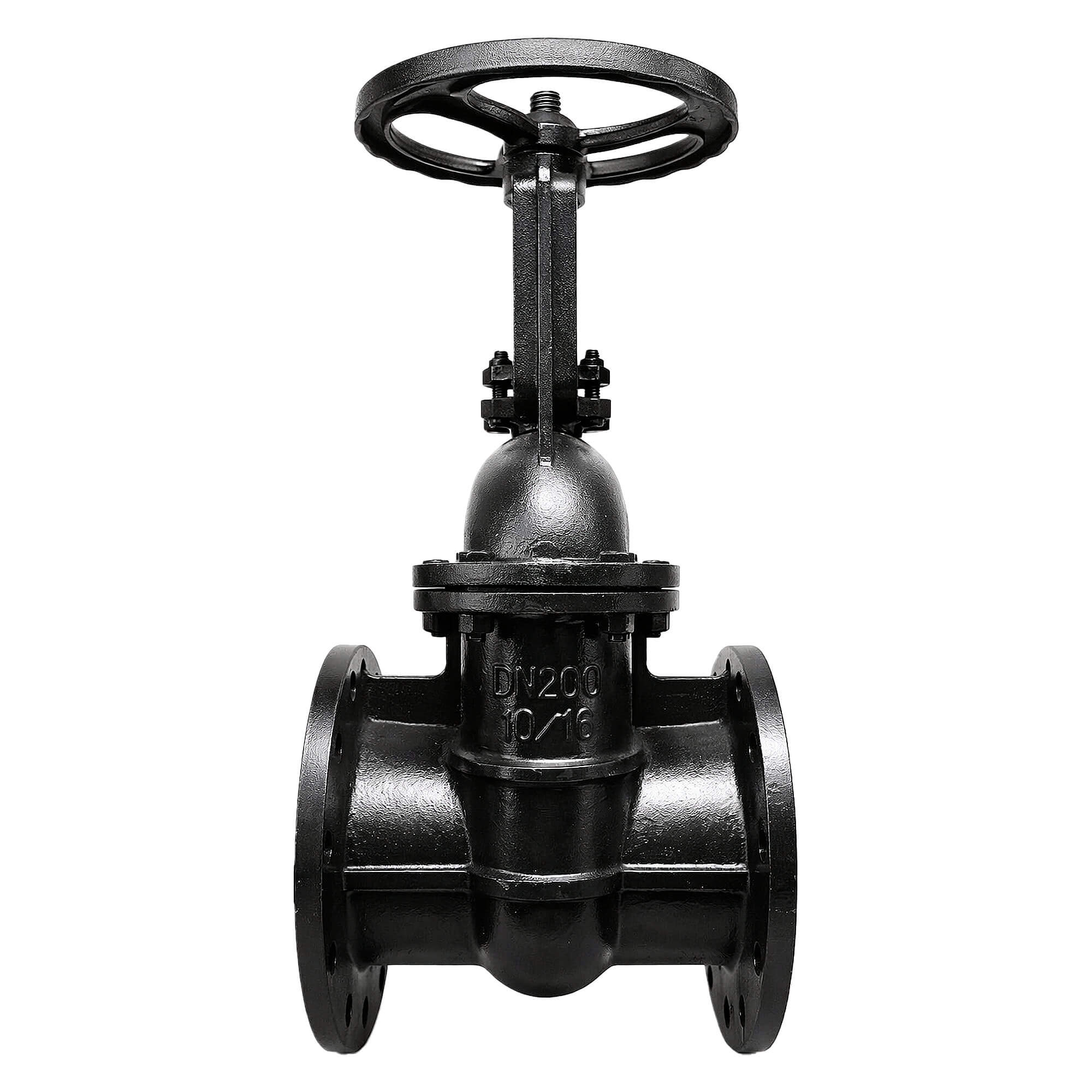

Задвижка чугунная 30ч6бр Ду (Dn) 200 Ру (Pn) 16 Ci параллельная фланцевая Китай EF01

Задвижка чугунная 30ч6бр Ду (Dn) 200 Ру (Pn) 16 Ci параллельная фланцевая Китай

Задвижка чугунная 30ч6бр Ду 200 Ру 16 Ci - параллельная фланцевая запорная арматура с выдвижным шпинделем китайского производства. Условный проход - 200 мм. В поиске модель встречается в вариантах: задвижка ду 200, задвижка ду200, задвижка 200 мм, задвижка dn 200, задвижка dn200.

Описание товара

Задвижка 30ч6бр Ci Ду 200 применяется в качестве запорного устройства на трубопроводах систем водоснабжения, отопления и технологических линий, где по трубопроводу движется вода или пар. Максимальная температура рабочей среды зависит от давления: при 1,6 МПа - до 90 °C, при 0,9 МПа - до 200 °C, при 0,85 МПа - до 225 °C. Номинальное давление - Ру 16 (1,6 МПа), испытательное давление - 2,0 МПа. Класс герметичности - D по ГОСТ 9544-2015, ресурс - 350 циклов, гарантия производителя - 1 год. Присоединительные размеры соответствуют фланцам PN10/16 по ГОСТ 33259-2015, поэтому Ci-версия взаимозаменяема с российскими задвижками 30ч6бр при замене на объектах в Улан-Удэ.

Устройство товара

Задвижка состоит из следующих основных узлов:

• Корпус и крышка - чугун.
• Запорный орган - два параллельных диска из чугуна.
• Уплотнение затвора - латунь (кольца клина и седел).
• Шпиндель - выдвижной, ходовой узел размещен в крышке.
• Управление - ручное, маховик; корпус окрашен черной краской.

Принцип действия

Вращая маховик, оператор через ходовую гайку поднимает шпиндель с парой параллельных дисков. В открытом положении диски полностью выходят из прохода и не создают сопротивления потоку. При закрытии диски опускаются до упора и зажимаются между латунными уплотнительными кольцами, разрезая поток среды. Управление строго двухпозиционное: открыто или закрыто.

Инструкция по монтажу

1. Проверьте паспорт изделия, целостность затвора и свободный ход шпинделя, прогоните задвижку на открытие-закрытие до подачи воды.
2. Подготовьте трубопровод: перекройте участок, сбросьте давление, слейте среду, очистите и выровняйте торцы труб в месте врезки задвижки Ду200.
3. Подберите парные фланцы PN10/16 по ГОСТ 33259-2015, совместите отверстия с ответными фланцами задвижки.
4. Установите прокладки (резиновые или паронитовые), отцентруйте задвижку так, чтобы затвор закрывался без смещения осей.
5. Затягивайте болты равномерно крест-накрест, без перекосов, в два-три прохода с возрастающим усилием.
6. Проведите опрессовку участка в в Улан-Удэ: поднимите давление до испытательного по проекту, проверьте герметичность фланцев и сальника.
7. Оставьте задвижку в открытом или закрытом положении по проекту и нанесите маркировку положения штурвала.

Основные технические характеристики

• Номинальный диаметр: Ду (DN) 200 мм
• Номинальное давление: Ру 16 (1,6 МПа)
• Максимальная температура рабочей среды: 225 °C
• Рабочая среда: вода, пар
• Присоединение: фланцевое, PN10/16 по ГОСТ 33259-2015
• Класс герметичности: D по ГОСТ 9544-2015
• Материал корпуса, крышки и клина: чугун
• Уплотнение затвора: латунь
• Испытательное давление: 2,0 МПа
• Управление: ручное (маховик), шпиндель выдвижной
• Ресурс: 350 циклов, гарантия 1 год

Часто задаваемые вопросы

Чем задвижка Ci 30ч6бр отличается от задвижки ЛМЗ?

Конструктивно это та же параллельная фланцевая задвижка по таблице фигур 30ч6бр с одинаковыми присоединительными размерами, но производится она в Китае. Отличия - ресурс (350 циклов против 1700 у ЛМЗ) и более доступная цена.

При какой температуре и давлении можно эксплуатировать задвижку Ci 30ч6бр?

При 1,6 МПа - до 90 °C, при 0,9 МПа - до 200 °C, при 0,85 МПа - до 225 °C. Рабочая среда - вода и пар.

Какое испытательное давление у задвижки Ci?

Изделие испытывается гидравлическим давлением 2,0 МПа, что подтверждается паспортом производителя.

Какой класс герметичности у задвижки Ci 30ч6бр?

Класс D по ГОСТ 9544-2015 - стандартный уровень для параллельных задвижек с металлическим уплотнением.

Можно ли использовать задвижку Ci как регулирующую?

Нет. Задвижка работает только в двух положениях - открыто и закрыто. Для регулирования расхода нужны клапаны или краны с промежуточными положениями.

Что означает Ду 200 в названии задвижки?

Ду (DN) 200 - это условный проход, то есть номинальный внутренний диаметр проходного отверстия, примерно равный 200 мм. Именно по этому параметру задвижку подбирают под диаметр трубопровода.

Для каких задач подходит задвижка Ду200?

Задвижка DN 200 применяется на магистральных сетях водоснабжения и отопления, распределительных узлах центральных тепловых пунктов и котельных. Арматура работает как запорная - открыто и закрыто, без промежуточного регулирования расхода.

Какие фланцы нужны для монтажа задвижки DN200?

Задвижка Ду 200 соединяется с трубопроводом парными фланцами PN10/16 по ГОСТ 33259-2015. Для уплотнения подойдут паронитовые или резиновые прокладки соответствующего диаметра.

Какое давление выдерживает задвижка 200 мм?

Рабочее давление - Ру 16 (1,6 МПа). При опрессовке системы не превышайте это значение без согласования с производителем.

Можно ли ставить задвижку Ду200 на горячую воду и пар?

Да, для этой модели максимальная температура рабочей среды - 225 °C. Точное сочетание температуры и давления смотрите в паспорте изделия.

Нужна ли регулярная смазка шпинделя задвижки Ду200?

Да. Перед эксплуатацией и при плановых осмотрах рекомендуется смазывать резьбовую пару шпинделя и поджимать сальниковую набивку - это продлевает ресурс затвора до заявленных 350 циклов.

Где купить задвижку 30ч6бр Ду 200

Купить задвижку чугунную 30ч6бр Ду 200 можно в нашей компании dn-pn.ru по оптовой цене. Работаем с монтажными организациями, управляющими компаниями, подрядчиками ЖКХ и промышленными предприятиями. На всю арматуру предоставляются сертификаты соответствия и паспорта изделий, актуальный прайс-лист отправим по запросу. Отгрузка со склада в Улан-Удэ и из других филиалов, доставка по всей России, оплата по счету, для постоянных партнеров - отсрочка платежа и резерв товара на складе.
