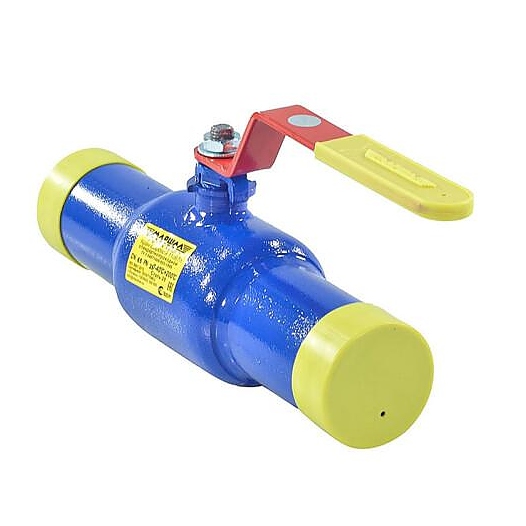

Краны шаровые стальные МАРШАЛ 11с67п ЦП

Краны шаровые стальные МАРШАЛ 11с67п ЦП в Улан-Удэ

Определение

Краны шаровые стальные МАРШАЛ 11с67п ЦП - арматура с цельносварным корпусом и присоединением под приварку. Разъема в корпусе нет, узел не требует обслуживания.

Такие краны ставят на магистралях теплосетей и газопроводов, в том числе на подземных участках без камер обслуживания.

Расшифровка названия (маркировки)

• 11 - шаровой кран по классификации ЦКБА;
• с - корпус из стали;
• 67 - номер модели;
• Ц - цельносварной корпус;
• П - присоединение под приварку.

Примеры маркировки

• 11с67п ЦП.00.1 - базовое цельносварное исполнение под приварку;
• в артикуле указывают Ду и Ру, например 11с67п ЦП Ду 100 Ру 25.

Технические аналоги

Аналоги - приварные краны ALSO КШ.П, TEMPER серий под приварку, LD. При замене сверяют строительную длину и присоединительные патрубки.

Основные технические характеристики

• диаметры - Ду 15-300 и выше;
• давление - Ру 16-40 (1,6-4,0 МПа);
• класс герметичности - А по ГОСТ 9544;
• корпус - цельносварной, без разъема;
• управление - ручка, редуктор, привод.

Разновидности исполнения

• полнопроходные и стандартнопроходные;
• с фторопластовыми седлами или уплотнением «металл по металлу» (ТГ);
• с герметизированным узлом штока - для подземной установки;
• с ручкой, редуктором, под электропривод.

Конструкция и ключевые элементы

Корпус сварен из двух частей. Внутри - шар с седлами из фторопласта. Узел штока герметизирован относительно внешней среды - кран допускает подземную прокладку без колодца.

Материал корпуса и основных элементов

• корпус - сталь 20 или 09Г2С, коррозионностойкое исполнение - 12Х18Н10Т;
• шар - полированная сталь;
• седла - фторопласт либо металл по металлу;
• шток - нержавеющая сталь.

Принцип работы

Ручку или штурвал поворачивают на 90 градусов. Шар с каналом открывает или перекрывает поток. Промежуточные положения для дросселирования не применяют.

Рабочие среды и сферы применения

Среды: сетевая вода тепловых сетей, природный газ, нефтепродукты. Сферы: магистральные теплотрассы, газораспределение, нефтегаз, узлы, где вскрытие корпуса недопустимо или затруднено.

Правила эксплуатации и ограничения

• работа только в крайних положениях;
• не использовать как регулирующую арматуру;
• параметры среды - по паспорту;
• ремонт затвора не предусмотрен - при износе кран меняют целиком.

Как выбрать, на что обратить внимание

• Ду, Ру, температура среды;
• проход - полный или стандартный;
• материал под климат и среду;
• герметизация узла штока для подземной установки;
• способ управления.

Наиболее востребованные диаметры и давления

На теплотрассах чаще берут Ду 50-200 при Ру 16 и Ру 25. На газопроводах - Ду 50-300 при Ру 16-40. Малые Ду 15-40 идут на вводы в здания.

Преимущества

• минимум точек утечки - корпус и присоединения монолитны;
• нет обслуживания сальника и разъема;
• подходит для подземной прокладки без камер;
• класс герметичности А;
• низкая стоимость владения на большом сроке.

Эксплуатация и монтаж

Кран вваривают в трубопровод, защищая уплотнения от нагрева по инструкции завода. Швы контролируют по нормам. В эксплуатации обслуживают только привод и проверяют герметичность швов.

Часто задаваемые вопросы

Почему ЦП называют необслуживаемым?
Корпус не имеет разъема, затвор внутри не разбирается - кран работает весь срок службы без вмешательства.

Можно ли ставить ЦП под землю?
Да, исполнения с герметизированным узлом штока рассчитаны на подземную прокладку.

Чем ЦП отличается от СП?
СП - разборный корпус с возможностью ремонта, ЦП - цельносварной и необслуживаемый.

Какой класс герметичности?
Класс А по ГОСТ 9544.

Какие стали корпуса применяются?
Сталь 20, 09Г2С для холодного климата, 12Х18Н10Т для агрессивных сред.

Есть ли затвор металл по металлу?
Да, исполнение 11с67п ТГ - уплотнение «металл по металлу».

Нужна ли защита при сварке?
Да, седла и уплотнения защищают от перегрева по инструкции завода.

Что делать при износе затвора?
Цельносварной кран меняют целиком - ремонту он не подлежит.

Как управлять Ду 200?
Через редуктор либо комплектацией под электропривод.

Какие аналоги есть?
Приварные краны ALSO КШ.П, TEMPER и LD соответствующих Ду и Ру.
